4-gnezdno dvostransko prijemalo za vstavljanje kontaktov in odvzem kosov
Razvito je namensko prijemalo za avtomatizacijo procesa pri brizganju pokrovov akumulatorjev z integrirano funkcijo vstavljanja kontaktov in odvzema izdelkov.
Prijemalo deluje v brizgalnem orodju s 4 gnezdi, kjer se v vsakem ciklu izdelajo štirje kosi.

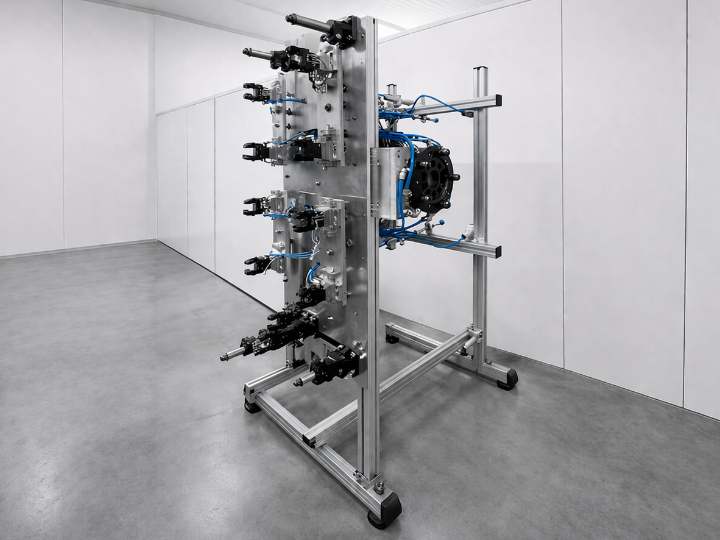

Foto: Kovimex d.o.o.
Konstrukcija združuje dve funkciji: vstavljanje kontaktov in odvzem kosov.
Na prvi strani so paralelni griperji za pobiranje + in – kontaktov iz šablone ter njihovo vstavljanje v fiksno stran orodja. Mehanizem zagotavlja ponovljivo pozicioniranje in stabilno vstavitev pred zapiranjem orodja.
Na drugi strani so namensko oblikovani prsti za odvzem kosov iz premične strani orodja. Geometrija prijema omogoča zanesljiv odvzem brez deformacij izdelkov.
Integracija obeh funkcij v enem prijemalu zmanjšuje čas cikla, število manipulacijskih osi ter povečuje robustnost procesa. Zasnova je modularna in prilagodljiva različnim aplikacijam.
